H-

4WEH

16

H

*

4x

O

6A

W2020-50

N

E

S

Z4

/

B10

Po.45

D1

V

*

工作 壓力

系列 號碼

通徑

復位 形式

機能 符號

系列

復位 導閥

連接 形式

電壓

手動 按鈕

控制 油供 排型 式

換向 時間 調節 器

方型 插頭

附加 裝置 號（ 見附 加裝 置圖）

陰尼 器尺 寸

帶預 壓閥

定比 減壓閥

礦物 油

附加 說明

無標 記: 28Mpa H-: 35Mpa

WEH16型 電液動 換向 閥

16

無標 記： 彈簧 復位 或?qū)χ?BR>H： 液壓 復位 或?qū)χ?BR>

見下

60： 系列 60-69

當先 導閥 是用 兩個 電磁 鐵的 二位 閥，主閥 是液 壓復 位， 這時 當導 閥 O:無 復位 導閥 OF： 無， 但帶 定位器 （O 和OF 不適 用于 Y）

濕式 電磁 先導 閥 6A： 螺釘 連接 電磁 閥 6E: 螺紋 連接 電磁 閥

G24： 交流 電壓: 24V W220 -50： 交流 電壓 220V; 頻率 50Hz W220R： 用直 流電 磁鐵, 使用 與 頻率 無關 的交 流電 壓: 110V 其它 電壓 見電 氣部 分

N： 帶 無標 記： 不帶

無標 記: 外供 外排 E： 內供 外排 ET： 內供 內排 T外供 內排 (對 于 液壓 對中 的 三位 閥 不能 使用 T、 ET 形式)

無標 記： 不帶 S： 帶， 進口 節流 S2:帶， 出口 節流

Z4: 方型 插頭 Z5L： 方型 插頭 帶燈

見下

無標 記： 不帶 插入 式阻 尼器 B08: 帶阻 尼器 0.8mm B10: 1.0mm B12: 1.2mm B15: 1.5mm

無標 記： 不 P0.45 帶， 開啟 壓力 0.45Mpa

無標 記： 不帶 D1 ：帶（ 減壓 比： 1：0.66 ）

無標 記： 礦物 油 V： 磷酸 脂

其它 細節 用文 字說 明

三位閥型號	滑閥機能	機能符號	過渡機能符號
4WEH...E.../...	E
4WEH...F.../...	F
4WEH...G/.../...	G
4WEH...J/.../...	J
4WEH...L/.../...	L
4WEH...M/.../...	M
4WEH...P/.../...	P
4WEH...Q/.../...	Q
4WEH...R/.../...	R
4WEH...S/.../...	S
4WEH...T/.../...	T
4WEH...U/.../...	U
4WEH...V/.../...	V
4WEH...W/.../...	W
三位閥簡化的機能符號 注：1、僅WEH16有S型機能 2、每種三位機能可派生出兩種二位機能（電磁鐵在A端的或在B端的）。

二位閥簡化的機能符號
二位閥詳細的機能符號			注：...H.../O和...H...OF不適用于Y
滑閥機能	C	D	K	Z	Y
滑閥機能符號
過渡狀態機能符號

Y=外部X=內部	用彈簧對中位的閥	用液壓對中位的閥
X=內部Y=外部
X=內部Y=外部
X=外部Y=內部

A 4WEH...H .../(彈簧復位型簡化符號)    (由三位閥派生的二位閥,電磁鐵在A端或B端)      B
A 4WEH...H .../(液壓復位型簡化符號)    (由三位閥派生的二位閥,電磁鐵在A端或B端)      B

液壓部分
最高工作壓力：P.A.B至31.5Mpa
T口 (Mpa)	控制油外排	31.5
T口 (Mpa)	控制油內排	直流16 交流10
Y口 (Mpa)	控制油外排	直流16 交流10
最小控制壓力(Mpa)	控制油內供 控制油內供 (不適于C.Z.F.G.H.P.T.V)	三位閥 1 彈簧復位的二位閥1 液壓復位的二位閥0.7
最小控制壓力(Mpa)	控制油內供(適于C.Z.F.G.H.P.T.V)	0.45
******控制壓力(Mpa)		25
液體介質		礦物油,磷酸酯油
溫度范圍(°C)		-30至+80
粘度范圍 (mm2/s)		2.8至500
切換過中控制流量(cm3)		三位閥2.04 二位閥4.08
閥從零位到切換位置的總切換時間(交流和直流)
控制壓力(Mpa)		-7		-14		-21		-25
三位閥		30	65	25	60	20	55	15	50
二位閥35		35	80	30	75	25	70	20	65
閥從零位到切換位置的總切換時間
三位閥 (ms)		30
二位閥		35	40	30	35	25	30	20	25
最短切換時間的流量		約35(L/min)
安裝位置		液壓復位的HC.HD.HK.HZ.HY應水平安裝 其余任意
重量 (kg)	單電磁鐵閥	6.4
重量 (kg)	雙電磁鐵閥	6.8
重量 (kg)	鐵向時間調節器	0.8
重量 (kg)	定比減壓閥	0.5
電氣部分
電壓類別		直流電壓				交流電壓
電壓		12.24.42.60.96.110 180.195.220				42.110.127.220用50Hz 120.220用60Hz
功率(W)		26
吸持功率(VA)						46
超動功率(VA)						130
運行狀態		連續
環境溫度范圍（°C）		至+50
線圈溫度范圍（°C）		至+150
保護型式符合DIN40050		IP65

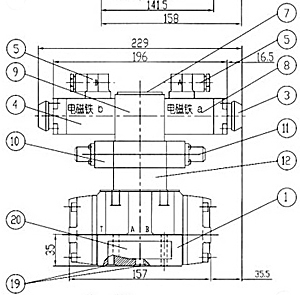

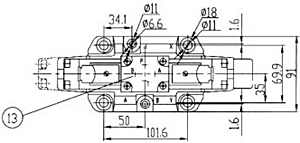

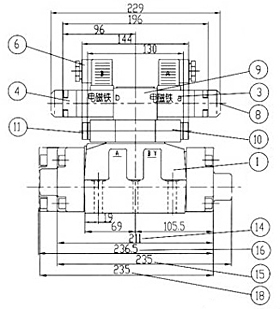

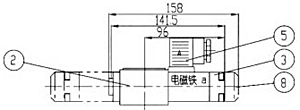

1 主閥  2 二位閥,帶一個電磁鐵和插頭Z4  3.電磁鐵a 4 電磁鐵b 5.灰色插頭 6.黑色插頭 7.標牌 8.手動按鈕	9.用2個電磁鐵和Z4型插頭的二位閥、三位閥 10.換向時間調節器 11.調節螺栓 12.2個定位銷 13.先導電磁閥連接口位置示意圖 14.彈簧對中的三位閥和液壓復位的二位閥尺寸 15.彈簧復位的二位閥 16.液壓對中的三位閥 17.主閥連接面應加工 18.主閥連接面應加工的最小尺寸
安裝連接尺寸連接底板：G172/01;G172/02；G174/01;G174/02；G174/08

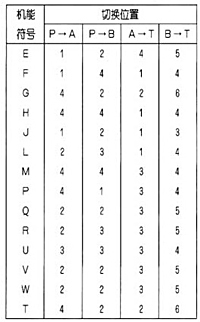

當閥在中間位置時 各流方向的過流面積
通徑	機能	過渡面積(mm2)
通徑	機能	P→A	P→B	A→T	B→T
WEH16	Q	--	--	32	32
WEH16	V	32	32	32	32
WEH16	W	--	--	6	6

由于粘附效應影響到閥的換向性能。為達到許用的******限度流量而不影響性能，建議在系統中使用25m全流量過濾器。作用 在閥體內部的液動力也影響閥的換向性能，因此不同的滑閥機能有著不同的功率極限值，如果只需一個流動方向，例如將 四通的A口或B口堵死，作為三通閥使用時，則在嚴重的情況下將大大降低流量。

彈簧對中的三位閥						二位閥
流量(L/min) 機能符號	壓力級(Mpa)					流量(L/min) 機能符號	壓力級(Mpa)
	7	14	21	28	35		7	14	21	28	35
E,H,J,L,M,Q U,W,R	300	300	300	300	300	V	300	300	300	300	300
						D,Y	300	270	260	250	230
FP	300	250	180	170	150	K	300	250	240	230	210
G,T	300	300	240	210	190	Z	300	260	190	180	160
S	300	300	300	250	220	液壓復位的二位閥
V	300	250	210	200	180	HC,HD,HK,HZ,HY	300	300	300	300	300
液壓對中的三位閥(最小控制壓力1.6MPa)						當控制油內供,并裝有預壓閥時,H,F,P,G,T S,V,C和Z型滑閥機能 的流量至160L/min
所有機能	300	300	300	300	300
注：假如是液壓對中的三位四通換向閥其使用壓力如超過功率極限規定的情況時，必須將控制壓力提高一些，當工作壓力P-35Mpa,流量Q=300L/min時，控制壓力需要1.6Mpa

彈簧對中的電液換向閥結構圖
1-主閥體 2-主閥芯 3-復位彈簧 4-先導電磁閥  5-電磁鐵 6-彈簧腔 7-控制油進油道 8-手動按鈕
液壓對中的電液換向閥結構圖
1-主閥體 2-主閥芯 4-先導電磁閥 5-電磁鐵 7-控制油進油道 8-手動按鈕 9-定位套
供排結構圖
換向時間調節器
1-主閥 4-導閥 11換向時間調節器（Z2FS6） 12-出口節流 13-進口節流 14-調節螺栓SW6 15-密封圈擋板 16-固定螺栓GB70-85-10。9，帶換向時間調節器的M5×80;帶定比減壓閥的M5×75； 不帶換向時間調節器和定比減壓閥的M×50扭矩8.3Nm
定比減壓閥
1-主閥 4-導閥 11換向時間調節器（Z2FS6） 17-定比減壓閥結構圖 18-螺釘M5×105GB70-85-10.9

彈簧對中的電液換向閥結構說明
WEH型電液換向閥是用電磁閥為先導控制的換向閥，它采用板式連接，其連接尺寸符合DIN24340標準。它有許多不同的 性能和附加裝置可供選擇。
先導控制用的電磁閥有濕式交流或直流的；帶或不帶手動按鈕，主閥采用彈簧封中和彈簧復位或液壓對中和液壓復位； 帶或不帶換向時間調節器；帶或不帶主閥行程調節器或者主閥芯終端位置指示器；在主閥內呆裝預壓插入式阻尼器；在 工作壓力超過25Mpa時可安裝減壓閥，這種閥共有19種標準型機能。

液壓對中的電液換向閥結構說明
WEH型電液換向閥是用電磁閥作為先導控制的滑閥式換向閥。用于控制液流的通斷和流動方向。
該閥主要由主閥體（1）、主閥芯（2）、一個（或兩個）復位彈簧帶一個（或兩個）電磁鐵的先導電磁閥組成。
主閥芯（2）借助于彈簧力或液壓力保持在中間位置。先導電磁閥可選擇濕式交流或直流的電磁鐵（5）先導電磁 閥可控制主閥的換向控制油的供給和排出共有4種型式，見機能圖。
下面對各種型式閥的說明：
主閥是彈簧對中式的三位四通換向閥
主閥芯是（2）是由兩個彈簧（3）保持在中間位置上，兩個彈簧腔通過先導電磁閥（簡稱導閥）與油箱相通。控制油經 管通（7）進入到導閥（4）中，當導閥換向（導閥的一個電磁鐵通電）時壓力油作用在主閥芯兩端中的一個端面上。推 動主閥芯移動接通相應的油口，從而改變液流的流動方向。
當電磁鐵斷電時，導閥芯回到初始位置上（脈沖式閥除外），兩彈簧腔（6）通過導閥與油箱相通，在彈簧力的作用下主閥芯（2） 回到中間位置上，彈簧腔中油經導閥通過外排口Y或內部通道T排出。

供排結構說明
主閥芯是液壓對中的三位四通閥。
在這種結構中，壓力同作用在主閥芯（2）的兩個端面上，由一個定位套使主閥芯定位，保持在中間位置上。
如果主閥芯的一端卸荷，則主閥芯在另一端壓力作用下移到工作位置，從而改變了油流的方向。卸荷端的油經導閥 進入Y通關系密切排出。內泄油從L口直接回油箱。
二位四通換向閥（這種閥共有四種不同的結構型式）
1.4WEH.../...型；
這種閥的導閥和主閥各有一個復位彈簧，靠彈簧力來復位。
2.4WEH...H.../...型；
這種閥導閥有一個復位彈簧，使導閥芯處在初始位置上，主閥芯是通過壓力油的作用來?yè)Q向的。
3.4WEH...H.../O...型；
這種閥導閥有兩個電磁鐵。在導閥和主閥里都沒有復位彈簧，這樣就分別用電磁鐵和壓力油使導閥芯和主閥芯換向 換向。因此就必須總有一個電磁鐵工作狀態下。
關于插入式阻尼器：
為限制進入導閥中的流量，可在導閥的P腔安裝插入式阻尼器（具體規格見型號說明）。

控制油內供與外排的轉換說明：
(1)內供與外供轉換：
主閥體頂上P孔中有M6螺釘為外供，拆下M6螺釘為內供。
(2)內排與外排轉換：
卸去螺塞，裝上M6螺釘為外排，拆下M6螺釘為內排。
注:假如是液壓對中的三位四通換向閥其使用壓力如超過功率極限規定的情況時,必須半將控制壓力提高一些,當工 作壓力P=35Mpa,流量Q="300L/min時,控制壓力需要1.6Mpa

換向時間調節器的結構說明
為了調節主閥的換向速度，在導閥和主閥之間可安裝一個疊加式單向節流閥，用它控制從導閥進入 到主閥芯兩端> 的供油量，從而改變主閥的換向速度。
調節螺栓順時針旋轉主閥換向時間長,反之主閥換向時間短。
這個疊加式單向節流閥節流方式有進口節流和出口節流兩種。若從進口節流改為出口節流時，只要將閥繞長軸旋轉 180后重新裝上導閥即可。

定比減壓閥
當控制壓力超過25Mpa時必須使用定比減壓閥,減壓比1:0.66
在安裝定比減壓閥后,技術規格上最小的控制壓力必須提高1/0.66=1.515倍。
調節螺栓順時針旋轉主閥換向時間長,反之主閥換向時間短。
當控制油內排時,同時又用預壓閥(P0.45)并且控制壓力減少到0.3Mpa時,就不能再使用定比減壓閥。
