產品特點：

1、對于底板安裝：安裝面按DIN 24340 D型 ISO 5781和CEIOP-RP121H。
2、對于螺紋連接。
3、帶或不帶泄油口。
4、帶或不帶釋壓。
5.帶釋壓型號用于平穩操作（減少可能的開啟沖擊）。
6.4種開啟壓力。
7.通徑　10-32。
8.壓力至31.5Mpa。
9.流量至550L/min。

型號說明：

S	V	10 10	P	A	1	4X	2	V	*
系列號碼	泄油口	訂貨號（G P）	底板安裝	釋壓特征	開啟壓力	系列	公制	氟橡膠密封	附加說明
SV和SL型 6 ×液控單向閥	V:有 L:無	見訂貨號	P：底板安裝 G：螺紋連接	A：有釋壓特征 B：無釋壓特征	1 2 3 4 開啟壓力（見ΔP-Q曲線）	4X：40-49系列 (40-49系列內部結構和連接尺寸相同)	無標記：英制 2：公制	無標記：丁腈橡膠密封適用礦物油（HL，HLP） V：氟橡膠密封適用磷酸脂（HTD-R）

訂貨號：

訂貨號		通徑
G	P	通徑
10	10	10
15	--	16
20	20	20
25	--	25
30	30	30

技術參數：

一般參數
規格		10	16	20	25	32
重量	板式（kg）	1.8		4.7		7.8
重量	管式(kg)	2.1	5.4	5.4	10	10
安裝位置		可選擇
流動方向		打開由A至B，液控操作時由B至A
液壓參數
工作壓力Mpa		0.5至31.5
控制壓力Mpa		0.5至31.5
控制流量油口X cm³		0.1	0.2	0.3	0.5	19.27
控制流量油口Y（僅SL型）cm³		0.1	0.2	0.3	0.5	17.5
控制面積	面積A1 cm²	1.33	3.46	3.46	5.72	5.72
控制面積	面積A2cm²	0.33	0.7	0.7	1.33	1.33
控制面積	面積A3cm²	3.8	10.17	10.17	16.61	16.61
面積A4cm²	0.79	1.13	1.13	1.54	1.54
油液		礦物油（HL，HLP）按DIN51524 磷酸酯（HFD-R）
油液溫度范圍°C		-30至+80（用丁腈橡膠密封件）
油液溫度范圍°C		-20至+80（氟橡膠密封件）
粘度mm²/s		2,8至500
油液清潔度		油液最高污染度按NAS1638第9級推薦過濾器最小過濾精度Β10≥75

尺寸圖：

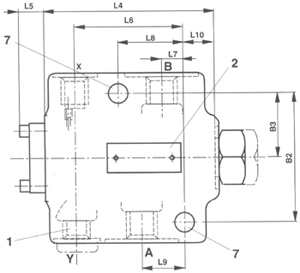

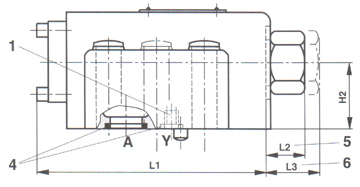

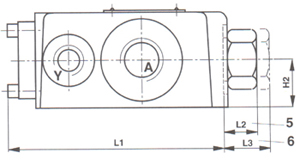

1 油口Y用于“SL”型閥（在“SV”型閥中堵住此口） 2 標牌 3 定位銷 4 “O”形圖9.25×1.78(油口A，B，X，Y) 5 開啟壓力為“1”“2”“3”的閥的尺寸開啟壓力為“4”尺寸 7 閥的安裝孔	底板 G431/01(G1/4 M14×1.5) B 342/01(G3/8 M18×1.5) G 502/01(G1/2 M22×1.5) 底板按數據活頁RC45052 閥固定螺釘 M5×50 GB70-85-10.9 擰緊扭矩8.9NM

型號	通徑	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10
SV	10	100.8	15.5	15.5	87.8	13	42.9	18.5	7.2	35.8	--
SV	20	135	17.7	47.7	117	18	60.3	27.5	11.1	49.2	--
SV	32	156.1	36.1	46.1	134	22.1	84.2	39	16.7	67.5	--
SL	10	100.8	15.5	15.5	87.8	13	42.9	18.5	7.2	35.8	21.5
SL	20	135	17.7	47.7	117	18	60.3	27.5	11.1	49.2	39.5
SL	32	156.1	36.1	46.1	134	22.1	84.2	39	16.7	67.5	59.5

型號	通徑	L11	L12	L13	B1	B2	B3	B4	B5	H1	H2	H3
SV	10	21.5	--	31.8	84	66.7	44	58.8	--	51	29	36
SV	20	20.6	--	44.5	100	79.4	61	73	--	70	37	55
SV	32	24.6	42.1	62.7	118	96.8	75	92.8	--	85	42.5	70
SL	10	21.5	--	31.8	84	66.7	44	58.8	7.9	51	29	36
SL	20	20.6	--	44.5	100	79.4	61	73	6.4	70	37	55
SL	32	24.6	42.1	62.7	118	96.8	75	92.8	3.8	85	42.5	70

螺紋連接尺寸圖：

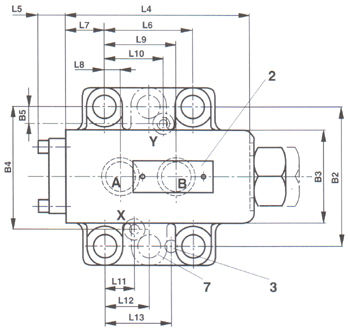

	1 油口Y用于“SL”型閥（在“SV”型閥中堵住此口） 2 標牌 3 定位銷 4 “O”形圖9.25×1.78(油口A，B，X，Y) 5 開啟壓力為“1”“2”“3”的閥的尺寸開啟壓力為“4”尺寸 7 閥的安裝孔

型號	通徑	油口
型號	通徑	Ａ,B	X,Y
SV	10	G1/2 M22×1.5	G1/2 M14×1.5
SV	16	G3/4 M27×2	G1/2 M14×1.5
SV	20	G 1 M33×2	G1/2 M14×1.5
SV	25	G 1 1/4 M42×2	G1/2 M14×1.5
SV	32	G 1 1/2 M48×2	G1/2 M14×1.5
SL	10	G1/2 M22×1.5	G1/4 M14×1.5
SL	16	G3/4 M27×2	G1/4 M14×1.5
SL	20	G 1 M33×2	G1/4 M14×1.5
SL	25	G 1 1/4 M42×2	G1/4 M14×1.5
SL	32	G 1 1/2 M48×2	G1/4 M14×1.5

型號		L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	B1	B2	B3	H1	H2
SV	10	100.8	15.5	15.5	87.8	13	56.5	10.5	33.5	22.5	17.3	87	66.7	33.4	44	22
SV	16;20	133	17.7	47.7	115	18	74.5	17	50.5	36	27	105	79.4	39.7	68	34
SV	25;32	156.1	35.7	45.7	134	22.1	101	24	84	49	18	130	96.8	48.4	85	42.5
SL	10	100.8	15.5	15.5	87.8	13	56.6	10.5	33.5	22.5	17.3	87	66.7	33.4	44	22
SL	16;20	133	17.7	47.7	115	18	74.5	17	50.5	36	27	105	79.4	39.7	68	34
SL	25;32	156.1	35.7	45.7	134	22.1	101	24	84	49	18	130	96.8	48.4	85	42.5

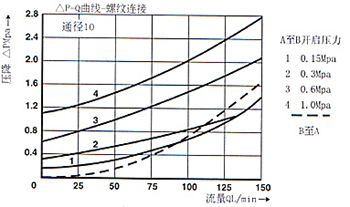

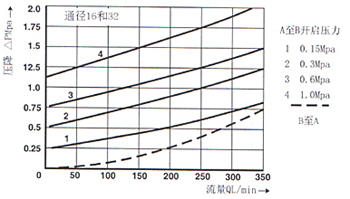

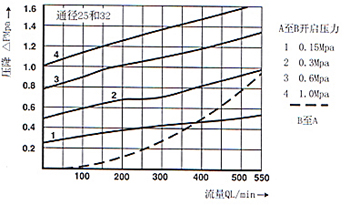

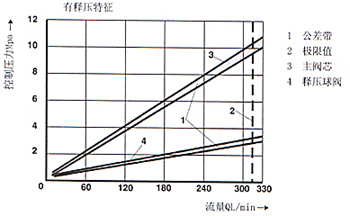

性能曲線：

結構圖：

功能說明：

SV和SL型液控單向閥可使液壓開啟而允許反向流動。此類閥用于有壓液壓回路部分隔離，即防止管路失效時負載下落及由于閥芯的泄漏負載緩慢下降。它們的組成主要包括閥體（1）、閥芯（2）、壓縮彈簧（3）和控制活塞（4）及一個可選的釋壓球閥（5）。
SV…(無泄油口)
油液可以由A至B自由流動。在相反方向，閥芯（2）被壓縮彈簧和系統壓力牢固地保持在其閥座上。
通過向控制口X提供壓力，控制活塞（4）被推向右側。這樣閥芯（2）離開閥座而使汕液有B至A流動。
壓力作用于控制活塞(4)時，為了確保閥開啟，需要一定的最低控制壓力。
SV…A…及SL…A…型（釋壓特征），圖1該閥裝有一個附加的釋壓機構。當向X口提供控制壓力時，控制活塞被推向右側。首先　球閥（5.1）離開其閥座，然后主閥（2）允許油液從B流向A。利用這種預開啟特征，可以實現缸中困油平穩釋壓從而避免回路中的沖擊。
SL型…(帶泄油口)

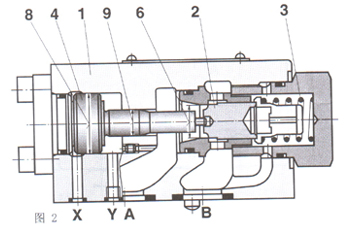

圖2該閥的功能與SV型相同。不同之處在于增加了泄油口Y。此外控制活塞（4）的環形面積與A口隔離。來處A口的壓力只作用于控制活塞（4）的面積 A4（9上）。
該閥用于開啟后，Ａ口有茶載場合，而ＳＶ閥用于閥開啟后Ａ口處于卸荷爾蒙場合。
